유동층 연소로/유동노즐

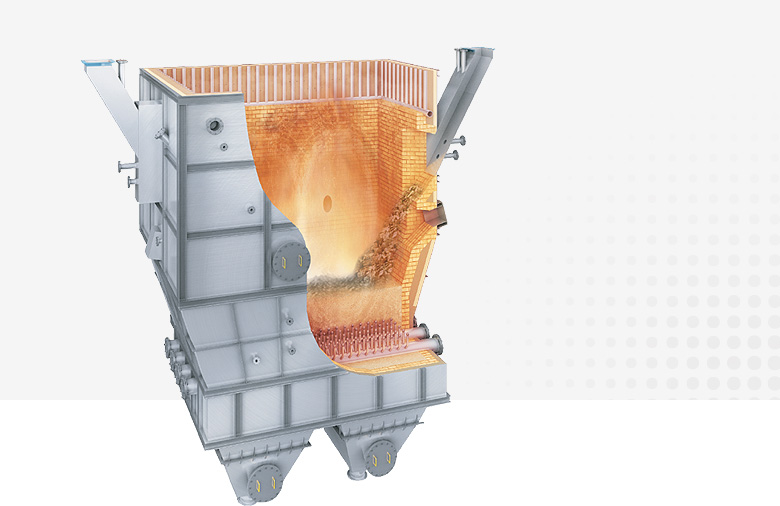

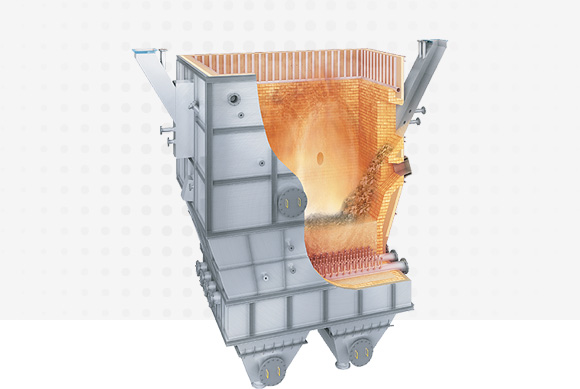

유동층 연소로

유동 공기분사 노즐 배치 전경
(연소실 하부 베드층)

  • ㆍ 2,3차 공기노즐
  • ㆍ 압력계 온도계 등
  • ㆍ 연소로 본체(Shell)
  • ㆍ FGR
  • ㆍ 1차공기분사노즐 및 산기관
  • ㆍ 버너 송풍기 外

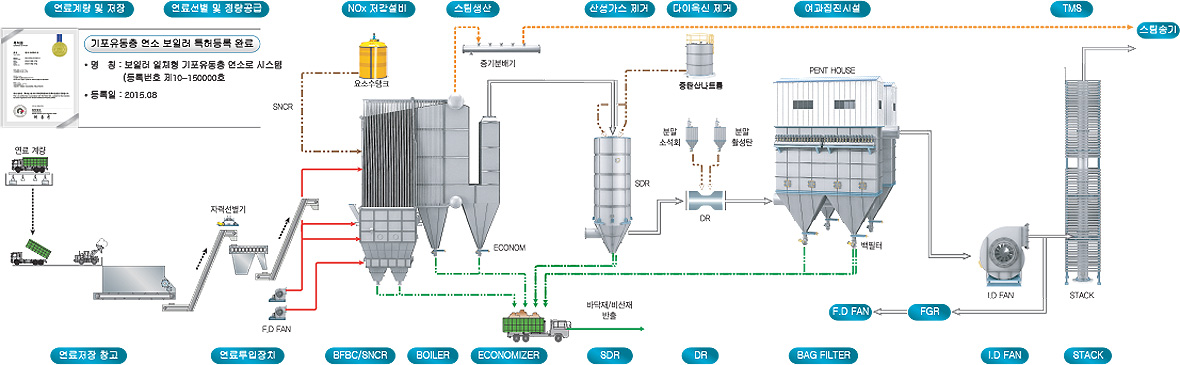

보일러 일체형 연소로
보일러 일체형 유동층 연소로 방식(BFBC) 에너지 회수율을 최대화하고(약 80%) 연소로 안정성을 향상시킴
연료 투입 확산 시스템
연소용 공기를 사용하여 투입 연료를 확산시킴 (별도의 확산장치 불필요) 투입설비의 잦은 고장요인의 제거
유동화 공기 자동제어
연소로의 계측신호를 바탕으로 유동화 연소공기 투입이 자동 제어되고 항상 노내 최적 연소조건이 유지됨
연소공기 조절형 분사노즐
유동층 연소실의 선회류 유도를 위해 2,3차 연소공기 분사각 조절노즐이 채택됨. 부분 산화 열분해 구현으로 완전연소(CO절감) 및 NOx 배출이 현저하게 저감 구현됨
기포유동층(BFBC) 연소로 제원

※스팀량은 16 bar 기준, 연료량은 Bio-SRF 기준

기포유동층(BFBC) 연소로 제원
모델명 스팀량 연료량 제원 비고
EBO-F-10 10T/Hr 50T/D Ø4.8m×15mH 원형
EBO-F-20 20T/Hr 100T/D Ø6.5m×18mH(5.0mW×6.5mL×18mH) 원형/각형
EBO-F-30 30T/Hr 150T/D 6.0mW×7.5mL×20mH 각형
EBO-F-40 40T/Hr 200T/D 7.0mW×8.5mL×20mH 각형
(주)하림 익산공장(당사 운영) TMS측정 DATA

※측정일시 : 2015.04.16 오전 - 2015.04.17 오전

(주)하림 익산공장(당사 운영) TMS측정 DATA
항목 질소산화물(Nox) 일산화탄소(Co) 산소농도(O2) 강열감량(I.L) 다이옥신(Dioxin)
환경 규제치 50ppm 50ppm 0~25(%) 10(%) 0.1ng-TEQ/S㎥
최소값 12.9 5.3 6.12 0.1(%) 0.007(2024.4)
최대값 36.6 35.6 7.75 0.1(%) 0.007(2024.4)
평균 26.3 12.6 6.84 0.1(%) 0.007(2024.4)
공기분사(유동) 노즐 기술

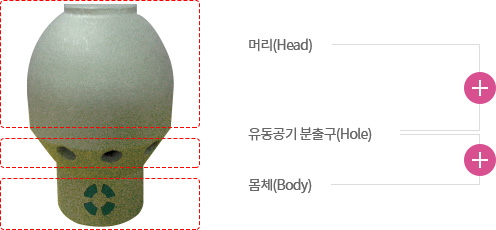

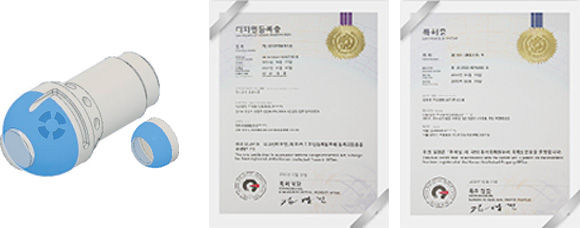

유동 연소공기 노즐

보호캡

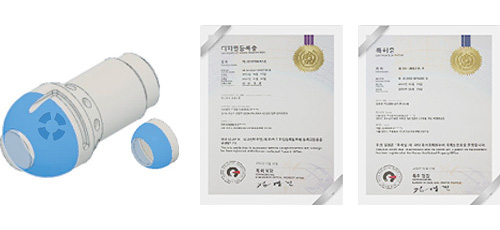

유동층 연소공기 노즐 특허등록완료
  • ㆍ명칭 : 유동층 연소로용 공기분사 노즐 (등록번호 제 10-148000호)
  • ㆍ등록일 : 2015. 01
  • ㆍ디자인 등록 : 등록번호 제 30-078000호 (2015.01)
유동층 연소로 공기분사노즐의 보호캡
  • ㆍ명칭 : 유동층 연소로용 공기 분사노즐의 보호커버
  • ㆍ등록일 : 2018. 04
  • ㆍ등록번호 : 10-1840000
유동층 연소로 공기분사노즐 및 보호캡
  • ㆍ 국내 도입된 다양한 유동층 연소로의 공기분사 노즐에 적합한 수요처 맞춤형 수명 연장용 공기 분사노즐을 제공
  • ㆍ 기존의 공기분사노즐과 비교하여 헤드부 마모, 부식 및 Hot melting에 의한 천공 및 눈막힘 발생 대폭 감소
  • ㆍ 추가로 보호캡 적용시 유동층 연소로 설비의 연속 가동율 향상 및 보수유지비 절감효과 기대
  • ㆍ 전 화상 면적(베드층)에 고르게 유동화 현상유도 완전연소 및 CO, NOX저감, 강열 감량 우수
공기분사 유동노즐 및 보호캡

  • 유동노즐

  • 유동노즐

  • 유동노즐

  • 유동노즐

  • 유동노즐

  • 유동노즐

  • 보호캡

  • 보호캡

  • 보호캡

  • 보호캡
